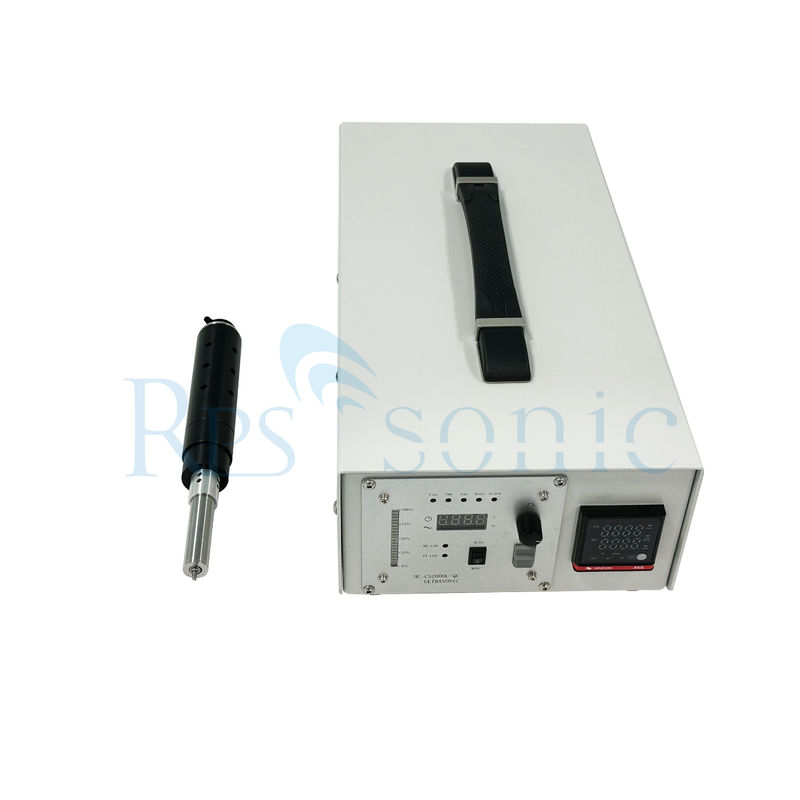

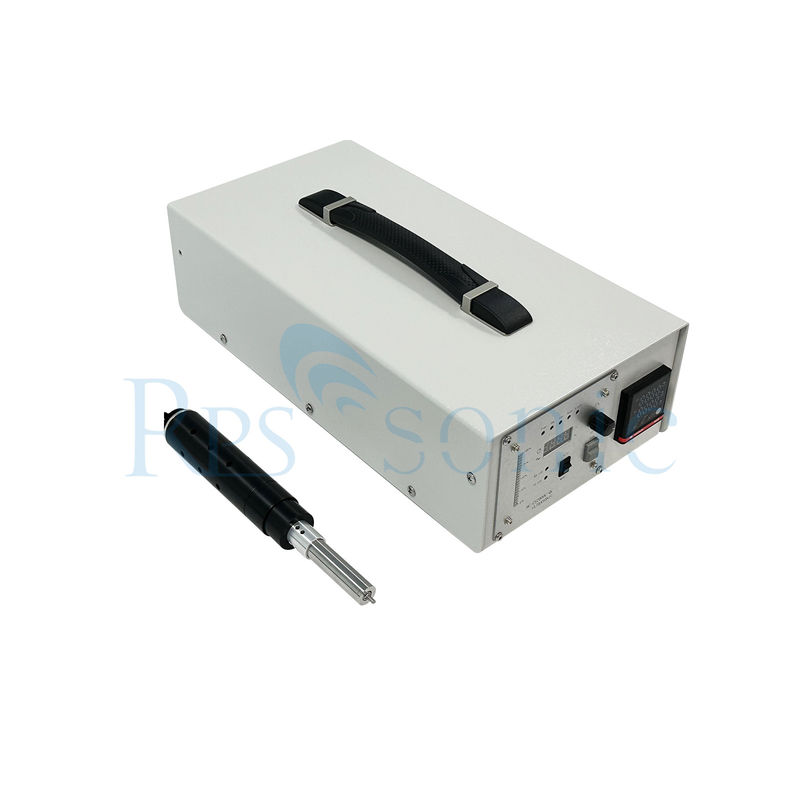

Máy hàn siêu âm cầm tay New Rolling Curling Iron
Mộtsắt hàn siêu âmlà một công cụ hàn chuyên dụng sử dụng rung động siêu âm để tăng cường quá trình hàn, đặc biệt là cho các vật liệu khó khăn như kim loại phi sắt, các thành phần bọc,hoặc bề mặt có oxit cứng đầuDưới đây là một sự phân chia chi tiết về các tính năng, nguyên tắc hoạt động, ứng dụng và lợi thế của nó:
Không giống như dây hàn truyền thống chỉ dựa vào nhiệt, dây hàn siêu âm kết hợpnhiệtvớirung động cơ học tần số caoCác cơ chế chính là:
- Làm sạch nhờ rung động: Các sóng siêu âm tạo ra các cavitation vi mô và lực cắt mà phá vỡlớp oxitĐiều này rất quan trọng bởi vì oxit (ví dụ, trên nhôm, đồng hoặc thép không gỉ) có thể ngăn chặn hàn bám đúng cách.
- Tăng độ ướt: Bằng cách loại bỏ oxit, hàn (thường là không có chì hoặc hợp kim đặc biệt) có thể nước bề mặt hiệu quả hơn, tạo thành một liên kết luyện kim mạnh mẽ.
- Chuyển nhiệt: Sắt vẫn cung cấp năng lượng nhiệt để tan chảy hàn, nhưng các rung động siêu âm cải thiện đáng kể hiệu quả của quá trình.
Một máy hàn siêu âm thường bao gồm:

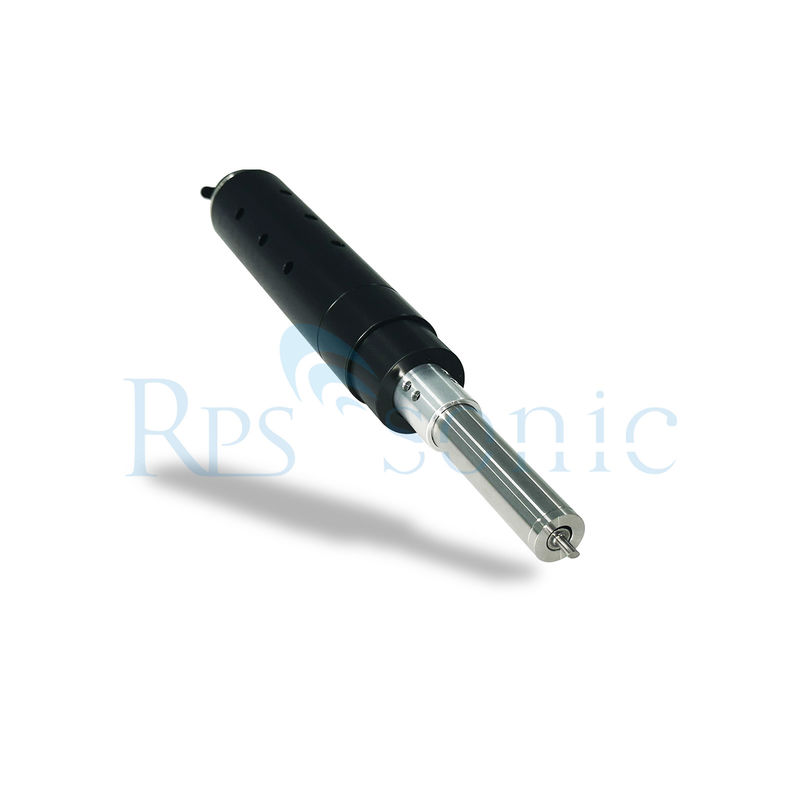

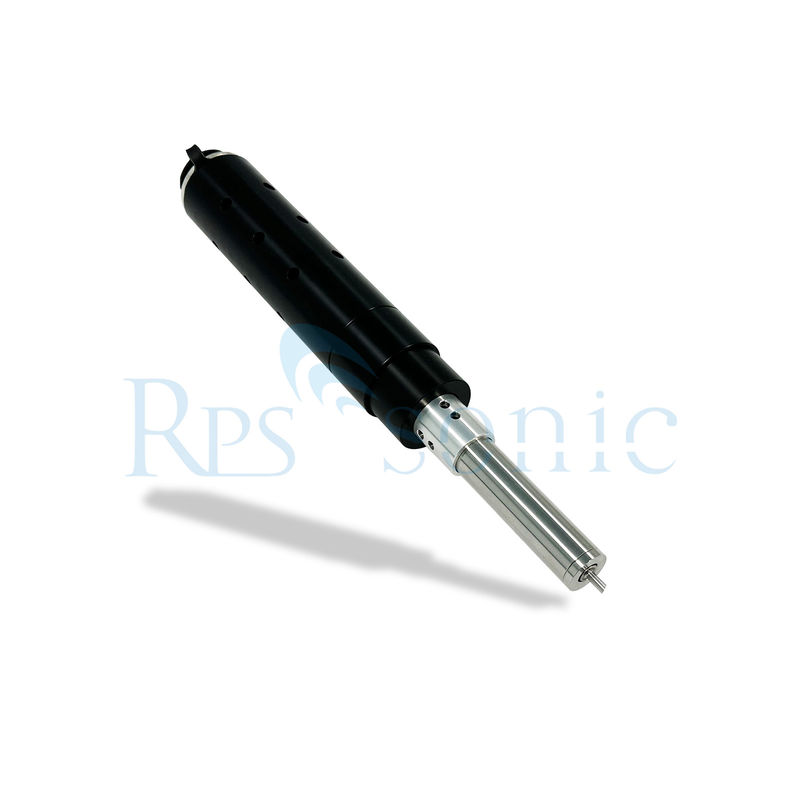

- Máy chuyển âm siêu âm: Chuyển đổi năng lượng điện thành rung động cơ học.

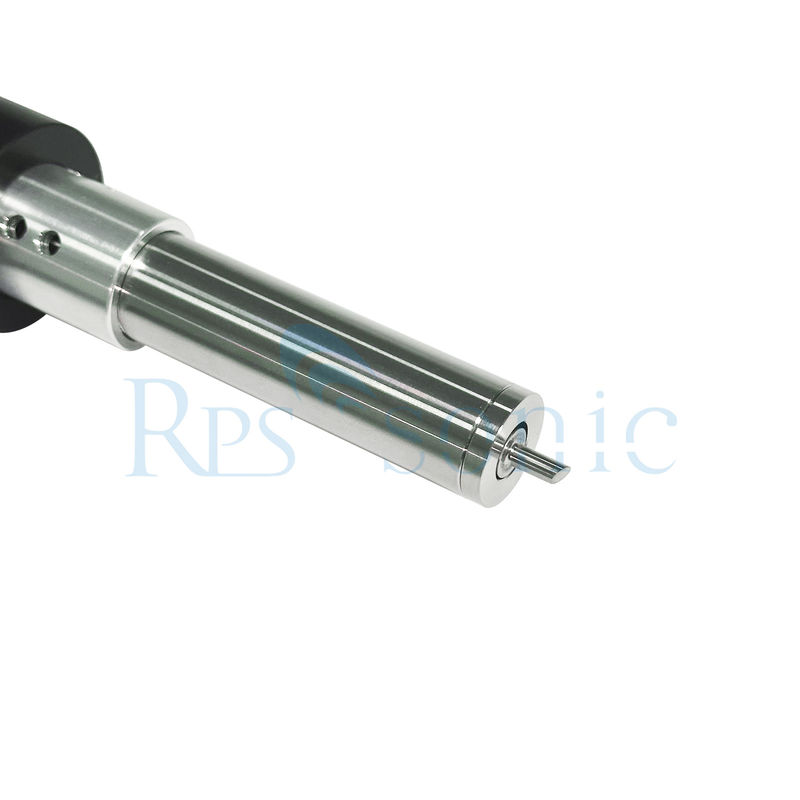

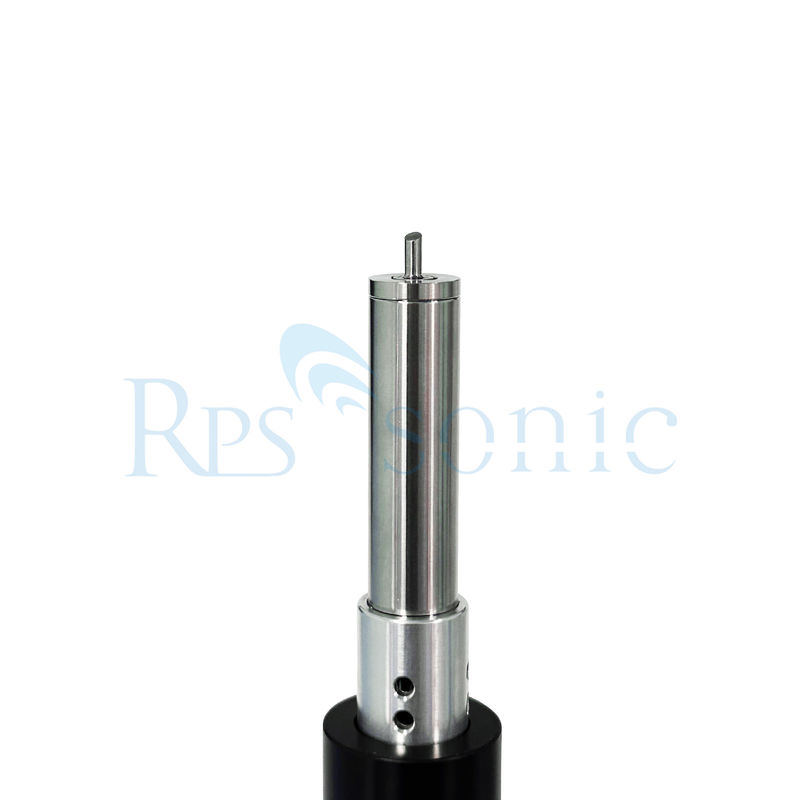

- Mẹo hàn: dẫn cả nhiệt và sóng siêu âm đến mảnh làm việc. Đầu thường được làm bằng vật liệu bền (ví dụ: titan hoặc thép phủ) để chịu được rung động tần số cao.
- Cung cấp điện: Cung cấp cả nhiệt (thông qua một yếu tố sưởi ấm) và năng lượng siêu âm cho bộ chuyển đổi.
- Đơn vị điều khiển: Điều chỉnh các thông số như nhiệt độ, độ rung động và thời gian hàn.
Điện hàn siêu âm là lý tưởng cho các kịch bản khi hàn truyền thống thất bại do oxy hóa hoặc sự phức tạp của vật liệu.
- Sản xuất điện tử: Ống hàn các thành phần nhôm hoặc đồng trong bảng mạch, đặc biệt là cho các ứng dụng đáng tin cậy cao như hàng không vũ trụ hoặc điện tử ô tô.
- Đồ trang sức và công nghiệp kim loại: Kết hợp kim loại phi sắt (ví dụ: bạc, vàng, nhôm) mà không quá nóng, có thể làm hỏng các thiết kế tinh tế.
- Sản xuất tấm pin mặt trời: Liên kết các ruy băng nhôm hoặc đồng với pin mặt trời, nơi các lớp oxit phổ biến.
- Thiết bị y tế: Lò các bộ phận nhỏ trong thiết bị y tế, đòi hỏi các khớp chính xác và sạch sẽ.
- Công việc sửa chữa: Xóa hoặc chế biến lại các thành phần trên các tấm bị oxy hóa hoặc ăn mòn.
| Tính năng |
Xếp siêu âm |
Lò truyền thống |
| Loại bỏ oxit |
Tự động thông qua rung động siêu âm. |
Yêu cầu dòng chảy hoặc làm sạch bằng tay. |
| Ống mặn hàn |
Tuyệt vời, ngay cả trên kim loại khó. |
Không tốt trên bề mặt bị oxy hóa mà không có luồng. |
| Sự phụ thuộc vào dòng chảy |
Giảm nhu cầu về luồng (thương thiện với môi trường). |
Sự phụ thuộc lớn vào luồng (có thể gây ra dư lượng). |
| Phơi nhiễm nhiệt |
Cần nhiệt thấp hơn, giảm nguy cơ hư hỏng. |
Nhiệt độ cao hơn có thể làm hỏng các thành phần nhạy cảm. |
| Sức mạnh khớp |
Mối quan hệ mạnh mẽ hơn, đáng tin cậy hơn. |
Biến đổi, tùy thuộc vào độ sạch của bề mặt. |
- Chi phí: Máy hàn siêu âm đắt hơn so với các mô hình truyền thống do bộ chuyển đổi và điện tử được thêm vào.
- Sự phức tạp: Yêu cầu hiệu chuẩn cẩn thận các thiết lập nhiệt độ và rung động cho các vật liệu khác nhau.
- Mẹo mặc: Đầu hàn có thể bị suy giảm nhanh hơn do rung động liên tục, đòi hỏi phải thay thế thường xuyên.
- ồn: Các rung động siêu âm có thể tạo ra âm thanh cao (mặc dù thường nằm dưới phạm vi thính giác của con người, tùy thuộc vào tần số).
- Đơn vị cầm tay: Dùng trong các công việc hàn bằng tay (ví dụ: sửa chữa hoặc sản xuất quy mô nhỏ).
- Hệ thống gắn trên băng ghế: Các mô hình cấp công nghiệp cho các dây chuyền lắp ráp tự động, cung cấp kiểm soát chính xác nhiệt và rung động.
- Súng hàn siêu âm: Kết hợp hàn và ứng dụng luồng trong một công cụ duy nhất, tối ưu hóa hiệu quả.
- Giảm lưu lượng: Bằng cách giảm thiểu sự phụ thuộc vào các luồng hóa học, hàn siêu âm làm giảm chất thải nguy hiểm và cải thiện an toàn nơi làm việc.
- Quản lý nhiệt: Khả năng nhiệt thấp hơn làm giảm nguy cơ bị bỏng hoặc tổn thương nhiệt cho các thành phần.
Các máy hàn siêu âm là không thể thiếu để kết hợp các vật liệu khó khăn nơi các phương pháp truyền thống không đủ.các khớp hàn mạnh hơn với ít phụ thuộc vào hóa chất, làm cho chúng có giá trị trong các ngành công nghiệp đòi hỏi độ chính xác và độ tin cậy cao. cho dù cho các thiết bị điện tử tinh tế hoặc chế tạo kim loại mạnh mẽ, khả năng vượt qua oxy hóa của chúng đảm bảo sự nhất quán,kết quả nghề nghiệp.
Sắt hàn siêu âm đóng một vai trò quan trọng trong sản xuất điện tử, đặc biệt là cho các nhiệm vụ liên quan đếnkim loại phi sắt,bề mặt dễ bị oxy hóa, hoặcCác thành phần nhạy cảmDưới đây là các ứng dụng phổ biến trong lĩnh vực này, cùng với những hiểu biết kỹ thuật và ví dụ:
Nhôm nhẹ và hiệu quả về chi phí nhưng tạo thành mộtLớp oxit dày, bền (Al2O3)Nỗ lực này được giải quyết bằng cách:
- Phân hủy các oxit: Các rung động phá vỡ lớp Al2O3, cho phép hàn (ví dụ, hợp kim nhôm-tin) liên kết trực tiếp với kim loại.
- Ứng dụng:
- Điện tử điện: Liên kết các thùng nhiệt nhôm với PCB trong các bộ khuếch đại điện hoặc bộ điều chỉnh điện áp để cải thiện sự phân tán nhiệt.
- Điện tử ô tô: hàn dây nhôm hoặc đầu cuối trong cảm biến xe hơi, đèn pha LED hoặc hệ thống quản lý pin xe điện (EV).
- Điện tử tiêu dùng: Kết nối vỏ nhôm hoặc tấm chắn với PCB trong điện thoại thông minh hoặc máy tính xách tay để ngăn chặn nhiễu điện từ (EMI).
Trong khi đồng hàn dễ dàng hơn nhôm,oxy hóa(ví dụ, CuO/Cu2O) vàSự thay đổi độ dày mạTiêu âm hàn tăng cường:
- Làm ướt trên đồng bị oxy hóa: Được sử dụng trong các dấu vết đồng già hoặc phơi bày trên PCB trong quá trình sửa chữa hoặc tái chế.
- Ứng dụng:
- Vòng mạch điện dòng cao: Ống hàn bus đồng dày hoặc dấu vết trong biến tần, động cơ hoặc bộ pin (ví dụ, trong xe điện hoặc hệ thống năng lượng tái tạo).
- PCB linh hoạt: Liên kết các dấu vết xoắn đồng với PCB cứng, nơi nhiệt truyền thống có thể làm hỏng chất nền linh hoạt.
- Các thành phần bọc đồng: Đảm bảo các khớp đáng tin cậy trên các đầu nối, công tắc hoặc rơle bằng đồng.
Những kim loại này có khả năng chống ăn mòn nhưng cókhả năng hàn kémdo các oxit ổn định (ví dụ, Cr2O3 trên thép không gỉ).
- Liên kết kim loại trực tiếp: Bằng cách loại bỏ oxit, hàn (thường có chứa niken hoặc bạc) dính mà không có luồng quá nhiều.
- Ứng dụng:
- Điện tử công nghiệp: Lò thép không gỉ hoặc các vỏ PCB trong môi trường khắc nghiệt (ví dụ: tự động hóa nhà máy, thiết bị dầu khí).
- Thiết bị y tế: Liên kết các thành phần bọc niken trong bộ tạo nhịp tim, thiết bị MRI hoặc dụng cụ phẫu thuật, nơi khả năng tương thích sinh học và độ tin cậy là rất quan trọng.
Các quy định về môi trường (ví dụ, RoHS) thúc đẩy việc sử dụng các chất hàn không chì (ví dụ, Sn-Ag-Cu), cóĐiểm nóng chảy cao hơnvàKhả năng ướt kém hơn. Ứng dụng hàn siêu âm giải quyết vấn đề này bằng cách:
- Giảm căng bề mặt: Động lực giúp hàn không chì chảy vào các lỗ hổng chặt chẽ hoặc các thành phần sắc nét.
- Ứng dụng:
- PCB mật độ cao: Máy vi xử lý hàn, BGA (các mảng lưới bóng), hoặc QFN (các gói không chì bốn phẳng) với dư lượng luồng tối thiểu.
- Điện tử hàng không vũ trụ: Đáp ứng các tiêu chuẩn nghiêm ngặt cho các khớp không chì, khí thải thấp trong các thành phần máy bay hoặc vệ tinh.
|
|
|
|
|
Phạm vi siêu âm điều chỉnh
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
