Vũ khí phun phủ chống quang cực âm cho thiết bị sơn silicon wafers
Máy phun siêu âm là gì?
Máy sơn phun keo siêu âm là một thiết bị chuyên dụng được thiết kế để áp dụng lớp phủ dính bằng cách sử dụng công nghệ phun siêu âm.Máy này đặc biệt hữu ích trong các ứng dụng công nghiệp khác nhau, nơi độ chính xác và hiệu quả là rất quan trọng.
Các đặc điểm chính
Công nghệ siêu âm: Sử dụng rung động siêu âm để tạo ra một sương mù mịn của chất keo, cho phép áp dụng đồng đều mà không bị phun quá mức.
Kích thước giọt có thể điều chỉnh: Kích thước giọt có thể được kiểm soát, điều này rất cần thiết cho các chất nền và loại keo khác nhau.
Hiệu quả cao: Giảm lãng phí vật liệu dính, dẫn đến tiết kiệm chi phí và sử dụng tài nguyên hiệu quả.
Ứng dụng đa năng: Thích hợp cho các vật liệu dính trong các ngành công nghiệp như ô tô, điện tử, dệt may và đóng gói.
Quá trình tự động: Thường được tích hợp vào các dây chuyền sản xuất tự động, tăng tốc độ và tính nhất quán trong việc áp dụng keo.
Ứng dụng
Điện tử: Để áp dụng chất kết dính trong các quy trình lắp ráp, chẳng hạn như cố định các thành phần trên bảng mạch.
Ô tô: Được sử dụng để gắn kết và niêm phong các thành phần trong sản xuất xe hơi.
Vải dệt: Để áp dụng chất kết dính trong các quy trình sơn vải và dính.
Bao bì: Áp dụng chất kết dính hiệu quả trong việc niêm phong và lắp ráp bao bì.
Ưu điểm
Giảm chất thải vật liệu: Độ chính xác của phun siêu âm làm giảm thiểu việc sử dụng chất kết dính dư thừa. Tăng cường chất lượng liên kết: Ngay cả lớp phủ cũng làm tăng chất lượng liên kết giữa các vật liệu.Tỷ lệ sản xuất nhanh hơn: Tự động hóa và phun hiệu quả dẫn đến thời gian xử lý nhanh hơn.
Nếu bạn cần thêm chi tiết về các mô hình cụ thể, nhà sản xuất hoặc ứng dụng, hãy cho tôi biết!
Các thông số của vòi phun là gì?
| Điểm | Loại rộng | Loại khuếch tán | Loại nhóm | vòi dài | Nguồn cung cấp chất lỏng bên ngoài |
| Chiều kính của hạt hạt | 15-40 | 15-41 | 15-42 | 15-20 | 15-20 |
| Chiều rộng phun (mm) | 40-120 | 40-80 | 2-20 | 1-3 | 0.5-2 |
| Độ cao phun (mm) | 50-150 | 30-80 | 10-30 | 10-20 | 10-20 |
| Dòng chảy (ml/min) | 0.5-20 | 0.5-20 | 0.5-10 | 0.5-10 | 0.01-1 |
| Độ nhớt phù hợp (cps) | <30 | <30 | <30 | <15 | <15 |
| Kích thước hạt trong chất lỏng (um) | <20 | <15 | <10 | <8 | <8 |
| Áp suất chuyển hướng (mpa) | <0.05 | <0.05 | <0.05 | / | / |
Anh có ảnh vòi phun không?
Ưu điểm
Lớp phủ siêu âm của các tấm silicon bằng cách sử dụng thiết bị sơn bao gồm một số bước và nguyên tắc.
1. Tổng quan về lớp phủ siêu âm
Lớp phủ siêu âm sử dụng sóng âm tần số cao để hạt nhân hóa chất lỏng quang kháng thành các giọt mịn. Kỹ thuật này đảm bảo sự phân bố đồng đều của vật liệu lớp phủ trên bề mặt wafer.
2Các thành phần thiết bị
Máy chuyển âm: Chuyển đổi năng lượng điện thành sóng siêu âm, tạo ra rung động trong chất lỏng.
Bụi phun: Được thiết kế để phân tán các photoresist atomized trên wafer.

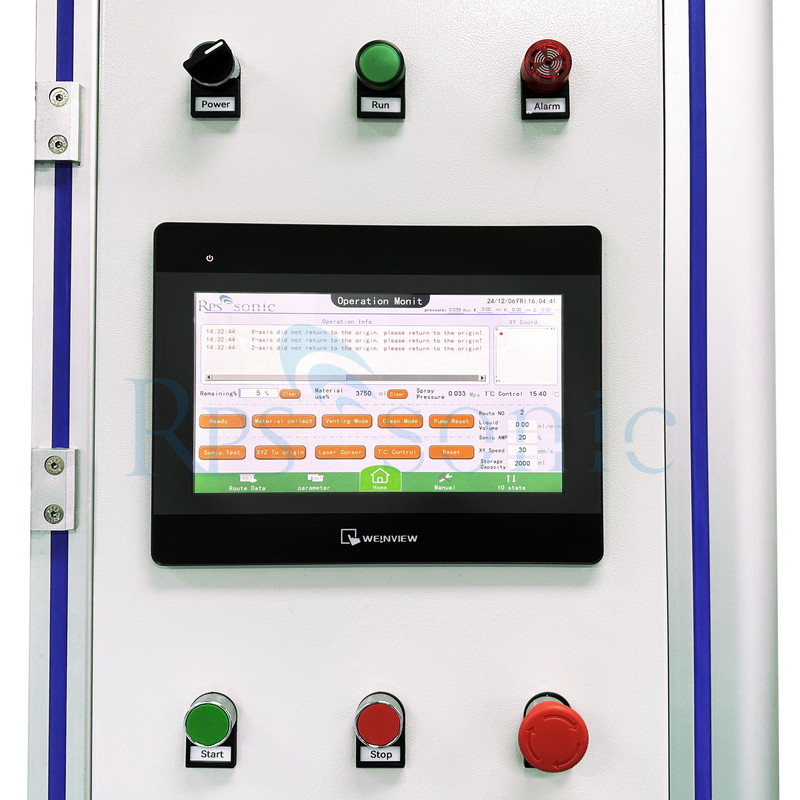

Hệ thống điều khiển: Quản lý các thông số như tốc độ lưu lượng phun, tần suất và độ dày lớp phủ.
3. Các bước chuẩn bị
Làm sạch wafer: Đảm bảo các wafer silicon được làm sạch kỹ để loại bỏ các chất gây ô nhiễm có thể ảnh hưởng đến độ dính.
Lựa chọn kháng quang: Chọn loại kháng quang phù hợp dựa trên ứng dụng và thông số kỹ thuật mong muốn.
4. Quá trình sơn
Thiết lập: Đặt wafer silicon an toàn trên nền tảng lớp phủ.
Loading Photoresist: Nạp súng phun bằng vật liệu photoresist đã chọn.
Kích hoạt siêu âm: Kích hoạt bộ chuyển đổi siêu âm để tạo ra rung động tần số cao.
Bụi phun: Mũ phun phun photovoltaic trên wafer. Các sóng siêu âm giúp duy trì kích thước nhỏ giọt phù hợp cho lớp phủ đồng đều.
Các thông số điều khiển: Điều chỉnh các thiết lập như góc phun, khoảng cách từ miếng và tốc độ lớp phủ để đạt được độ dày và sự đồng nhất mong muốn.
5. Các quy trình sau lớp phủ
Sấy khô: Hãy để bánh bao phủ khô đúng cách, bằng cách bốc hơi tự nhiên hoặc sử dụng một tấm nóng.
Nướng: Thực hiện nướng mềm để loại bỏ dung môi và cải thiện độ dính.
Kiểm tra: Kiểm tra các wafer được phủ để xác định sự đồng nhất và khiếm khuyết.
6Ưu điểm của lớp phủ siêu âm
Độ dày đồng nhất: Đảm bảo lớp phủ nhất quán trên toàn bộ bề mặt wafer.
Giảm chất thải vật liệu: Phân tử hiệu quả giảm thiểu việc sử dụng photoresist dư thừa.
Ứng dụng đa năng: Phù hợp với các vật liệu kháng quang khác nhau và kích thước wafer.
Kết luận
Lớp phủ siêu âm là một phương pháp hiệu quả để áp dụng quang kháng cho các tấm silicon, tăng độ chính xác và hiệu quả trong sản xuất bán dẫn và các lĩnh vực liên quan.
Các vòi phun siêu âm so sánh với vòi phun truyền thống về hiệu quả như thế nào?
Các vòi phun siêu âm cung cấp một số lợi thế so với vòi phun truyền thống về hiệu quả.
Hiệu quả phân tử: Các vòi phun siêu âm có hiệu quả cao trong việc phân tử chất lỏng thành các giọt nhỏ.
Giảm Overspray: Các vòi phun truyền thống thường tạo ra một lượng lớn quá mức, có nghĩa là mất chất lỏng không đạt được mục tiêu dự định.
Chất lượng lớp phủ: Các vòi phun siêu âm đặc biệt có lợi trong các ứng dụng đòi hỏi một lớp phủ chất lượng cao.
Tiết kiệm vật liệu: Do khả năng phân tử hiệu quả và giảm quá mức phun, vòi phun siêu âm có thể giúp tiết kiệm chi phí vật liệu.
Tính linh hoạt: Các vòi phun siêu âm có thể xử lý một loạt các chất lỏng, bao gồm các dung dịch dựa trên nước, dung môi, chất đình chỉ và chất lỏng nhớt.
Điều đáng chú ý là vòi phun truyền thống có lợi thế của riêng mình trong một số kịch bản nhất định, chẳng hạn như các ứng dụng dòng chảy cao hoặc các tình huống mà các giọt lớn hơn được mong muốn.Sự lựa chọn giữa vòi phun siêu âm và vòi phun truyền thống phụ thuộc vào các yêu cầu cụ thể của ứng dụng và kết quả mong muốn về hiệu quả, chất lượng lớp phủ, và tiết kiệm vật liệu.
Bạn có thể đưa ra ví dụ về các ngành công nghiệp hoặc ứng dụng mà các vòi phun siêu âm thường được sử dụng không?

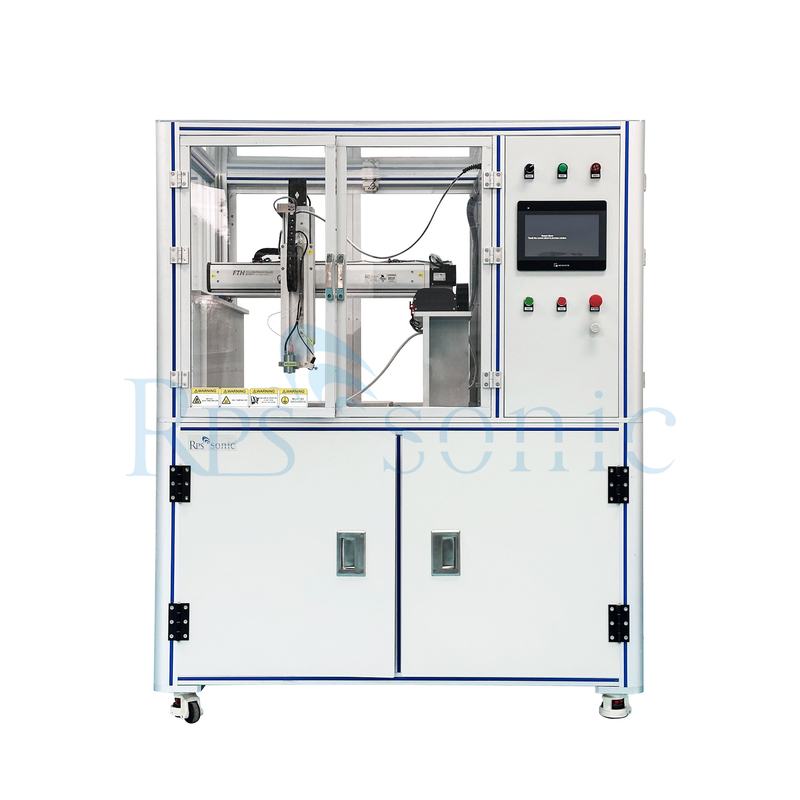

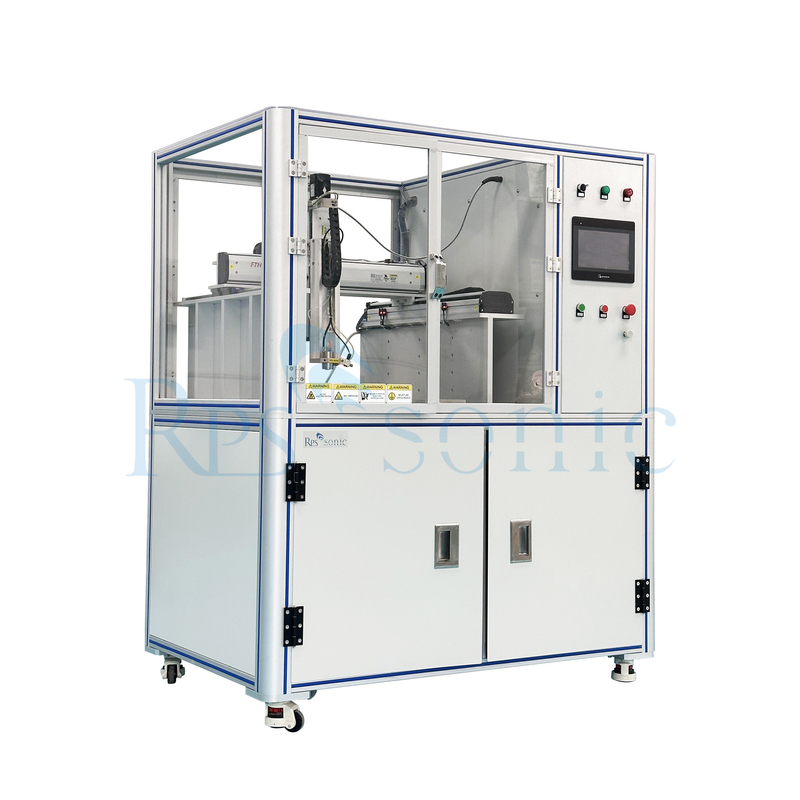

Hệ thống phun siêu âm
Các thiết bị phun siêu âm có tự làm sạch, có thể tránh ô nhiễm của các bức tường bên trong của ống thu máu trong quá trình phun,và cũng có thể tránh bị ô nhiễm của vòi của riêng mìnhHệ thống phun siêu âm có thể lập trình số lượng, khoảng cách, độ dày và các tham số khác của phun,để đảm bảo độ chính xác của hiệu ứng phunThiết bị phun siêu âm có thể tiết kiệm nguyên liệu thô, và tỷ lệ sử dụng nguyên liệu thô cao tới 85%.Các máy bơm siêu âm công nghiệp có thể dễ dàng được trang bị lại vào các dây chuyền sản xuất hiện có để phun hiệu quả với sản lượng chất lượng nhất quán.
Là một công nghệ đã được chứng minh công nghiệp,phun siêu âm đã được áp dụng thành công cho các dây chuyền sơn mỏng hiệu suất cao trong sản xuất các thiết bị điện tử chính xác như bán dẫn, các thiết bị chính xác, các ứng dụng công nghệ nano, pin nhiên liệu và pin mặt trời.dẫn đến các hạt có diện tích bề mặt cao.
